BQS系列礦用隔爆型排污排沙潛水電泵
BQS系列礦用隔爆型排污排沙潛水電泵是我公司與江蘇大學共同研制開發的，產品規格齊全，功率范圍從2.2kw~315kw,流量范圍從10m/h至2500m /h,揚程范圍從7m至700m，全部產品皆實現了全揚程，無過載。公司鍥而不舍地對產品進行技術創新，解決了排污排沙潛水電泵在產品結構、參數優化、制造工藝、運行效率、密封防漏、材料應用等方面的技術關鍵問題，擁有二十多項專利技術，應用了多項最新研究成果，形成了成熟的電機、電泵制造工藝流程，與國內同類產品相比具有安全可靠、輕便實用、排污排沙性能好、使用壽命長、型譜合理、選型方便等優點。
BQS系列礦用隔爆型排污排沙潛水電泵主要用途：
適用于煤礦井下含有甲烷(俗稱瓦斯)和煤塵爆炸危險的場所，輸送含有泥沙、煤泥、煤矸石、煤渣、纖維物等不溶固相物的混合污水。也可適用于建筑樓字、醫院、住宅小區、市政工程、道路交通及其施工、工廠排污、小型污水處理等場合排送含有固體顆粒、長纖維的廢水、雨水、污水。
BQS系列礦用隔爆型排污排沙潛水電泵使用環境：
1.電源380V或660V、1140VE 相、50HZ.
2.介質溫度一般不超過40C，PH值5-9,介質重度=11KN/M"。
3.以葉輪中心基準，潛入水下深度不超過3米。
4.經用戶要求，經過特殊設計可以適應強腐蝕流體。
5.介質中的固體物的直徑大小應符合MT/T671-2005的規定，特殊要求請訂貨時提示。
6.電纜采用MT818 5-2009煤礦用阻燃電纜。
特點：
1.模型篩選：性能優化，運行平穩無堵塞，排污排沙能力強，泵具有無過載(全揚程特性，即在任何工2點下使用輸入功率均不超出配套電機功率。適用于煤礦井下各種場合，能一機多用。
2.機封改進: 采用獨立串聯機械密封及雙端面機械密封。
3.結構優化：結構設計有利于機封密封性,i 運轉平穩，可靠性更高優化設計，更輕便實用，能耗低。可在無水的情兄下,長期空運行。
4.IPX88 電機防護等級，潛水電機冷卻效果好，溫升比普通電機低，耐用性進一步提高，F(xiàn)級絕緣促使電機使用壽命更長。
結構說明：
泵整體結構為立式、整機潛水，機電一體，下吸式吸水，能抽干排凈工作面地表淺層水。產品主要由過流部件和電機兩大部分組成。電泵的結構按液流的排出方式又可分為外裝式、內裝式、半內裝式。
1. 泵體、葉輪:在實測試驗基礎上，精心選擇和匹配泵體、葉輪，使無堵塞性好，過流能力強效率高，功率曲線平坦，無過載。葉輪平衡精確，振動小，運轉平穩。
2.電機：專門設計的潛水電機，IPx8防護，F(xiàn)級絕緣允許溫升高，在正常溫升條件下，電機絕緣壽命延長，而潛水冷卻效果好，實際溫升低，電機絕緣壽命
3.機冷卻:(1）外裝式電泵: 電機的發熱通過機殼散熱，介質只要淹沒電機定子機殼一半，泵就能可靠安全運行，淹沒越多，越有利電機冷卻。（2）內裝式電
泵電泵采用夾層強冷結構，即使電機空運轉，電機溫升也可控制在40°C以下，大大提高了整機的壽命，適用于水位淺的場所，產品在無水情況下可以長期空運轉，能夠使用在無人管理的環境下，降低了人力成本。
4.軸封:電機軸封采用兩個獨立串聯的機械密封，形成二道可靠的密封防線。第一道在泵內介質中，密封面隨介質壓力增加壓得更緊，有效地阻止水進入油室，第二道在油室中，防止油進入電機內，若第一道失效(它工作條件比第二道差些)，第二道仍可防止油水進入電機。波紋管式的機封配合創新的結構腔，使軸封可靠性進一步大大提高，正常使用情況下，無故障運行時間超過2000h。
5.油室：是防止介質從泵軸進入電機的一道屏障，阻止介質滲透入電機，若第一道機封滲漏時，由油室緩沖介質不能直接進入電機。同時對兩個獨立機封摩擦面潤滑冷卻，使機封工作可靠.除此之外，它尚能帶走下軸承的發熱和電機一些熱量。
6.軸承:下部的雙列角接觸軸承承載能力強，與上部深溝軸承組成電機水泵軸的可靠支承，對泵工作時產生的徑向、軸向力和其它的力有較大的承載裕度，確保機組平穩運轉和長的壽命。
7.電纜及其密封: (1)電纜采用MT818.5-2009煤礦用阻燃電纜，電纜線芯截面按40C環境溫度及電機滿載功率下長期可靠運行設計，若工作時，電機在非滿載功率下或在環境40C以下運行，使用壽命將更長。(2) 電纜橡膠套與電機壓蓋間有密封壓緊，防止介質從電纜與電機蓋接口間滲入電機內腔。
8.電機外殼：機殼、上端蓋、下端蓋等組成電機外殼，各零件連接配合處有可靠的靜密封，每臺都經嚴格的水壓試驗檢查，確保不滲漏萬無一失。
9..專用提手:設有專用提手，以便搬運，請勿在搬運時將電纜作提手使用。
外裝式電泵設計為下泵式結構，出水口位于整機的下部，水直接從泵體經出水口排出，該式水泵的電機功率一般在22KW以下的單級單吸式小型泵，其顯著特點是結構簡單，輕便實用，過污能力強，適用于水中含雜質、煤泥、砂礫較多的使用場所。
內裝式電泵整體結構設計為立式、下泵式，采用內裝電機結構。電機外殼有夾層，正常排水時，泵輸送的水從夾層流過，從頂部流出，實現電機水冷卻; 即使斷水，電機外夾層仍有水冷卻電機，保證電機不會過熱而燒壞。無須專人看管，大大降低了人力成本，我公司大部分單級、多級式水泵采用了內裝式結構。
BQS半裝內式水泵堅固內裝飾水泵和外裝式水泵的優點，比較輕便，也保證了電機在斷水后的電機冷卻不出問題。
BQS2.2kW-315kW全揚程礦用隔爆型排污排沙攪拌泵是我公司依據MT/T671-2005標準，針對煤礦井下含有大量煤泥的特點，在原有礦用隔爆型排污排沙潛水電泵的基礎上和江蘇大學聯合開發的高效節能產品。該產品創新設計是在泵體下部裝有攪拌器，屬機電泵一體化設備，可有效排除煤礦井下含有煤泥、煤沙等污水污物。本系列產品利用江蘇大學兩項專利技術，把水力部分即葉輪、渦殼設計成雙流道、葉輪葉片兩片出口寬度大于30mm,確保了過流能力強，葉輪葉片曲線采用專利技術，確保產品在任何工況點下使用輸入功率均不超出配套的電機功率即無過載，可做到一機多用，為用戶提供了很大方便，節約能源10%以上。為了使泵在有水或無水情況下運行，我們將此產品設計成夾層強冷結構，因而我們此系列潛水電泵完全可滿足煤礦井下的使用。與國內同類產品相比具有技術領先、性能優越、節約降耗的特點。

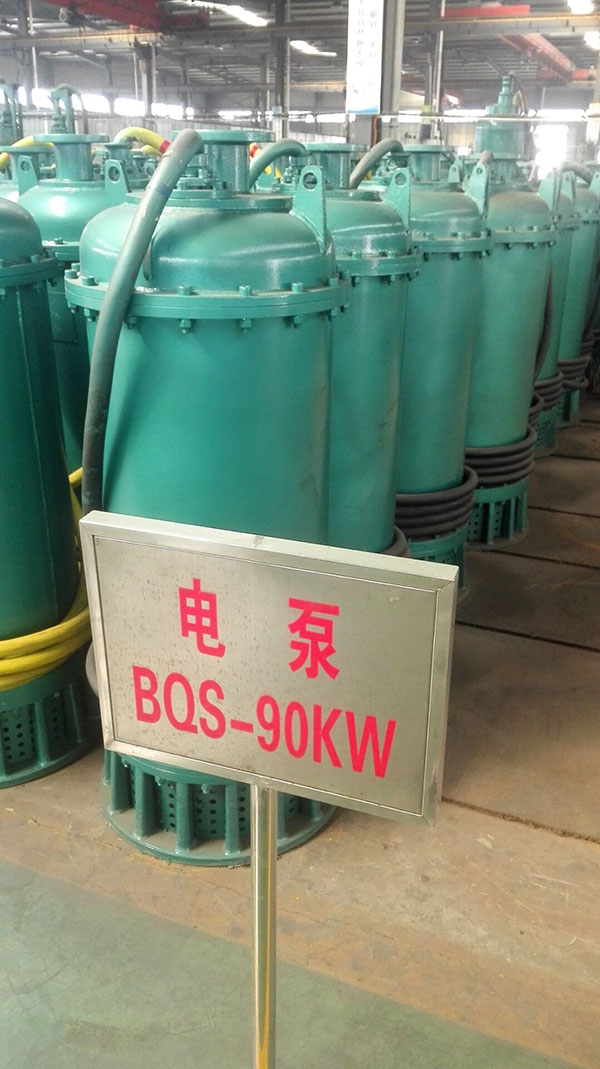

BQS2.2KW-90KW礦用隔爆型排污排沙不銹鋼潛水電泵是我公司針對煤礦井下介質有腐蝕性、含沙量大的特點專門設計的，渦殼、葉輪等過流部件采用耐磨、耐腐合金材料精密鑄造，產品底座、外殼、殼體等采用304不銹鋼材質，大大提高了產品的使用壽命，滿足了礦區排水需要。
我公司生產的110KW-315KW的礦用隔爆型排污排沙潛水電泵是根據礦區復雜環境下強排水需要而研制、設計、生產的，流量范圍從10m3/h至2500m3/h,揚程范圍從7m至700m,運用了多項專利技術，該系列產品于2008年11月23日順利通過了省級科學技術成果鑒定，得到了與會專家的高度評價，專家們一致認定產品的綜合技術指標及其產品性能達到國際先進水平，并填補了內裝式多級礦用隔爆潛水電泵采用浮動密封環及特殊設計的機械密封的空白。主要采取的技術創新措施有:
1.采用內裝電機、下泵式結構，有效冷卻電機，方便安裝維護;
2.對電機進行優化設計，使電機性能高效，可靠;
3.采用優秀水力模型，使水泵水力性能高效;
4.采用核心技術全揚程無過載設計葉輪、導葉和蝸殼水力元件，使水泵在全揚程范圍內電機均不超功率;
5.采用專利技術的機械密封，使電機密封可靠，壽命長;
6.葉輪、密封環、導葉采用高鉻耐磨新材料，抗泥沙磨損能力強;
7.葉輪采用寬流道設計，通過固體顆粒能力強，無堵塞性能好。該系列產品在水力模型、機械結構、機械密封等方面進行了優化和創新，電泵過污能力強，流量大，揚程高，在多次強排水中發揮了巨大作用。
